Xác định vị trí rò rỉ ống nước ngầm chính xác mà không cần đào bới

Bài viết phân tích chi tiết cơ chế âm học, phương pháp tương quan tín hiệu và quy trình phát hiện rò rỉ ngầm, giúp kỹ sư và nhà quản lý xác định chính xác điểm rò mà không cần khai quật mặt bằng.

Bản chất phức tạp của rò rỉ ống nước ngầm

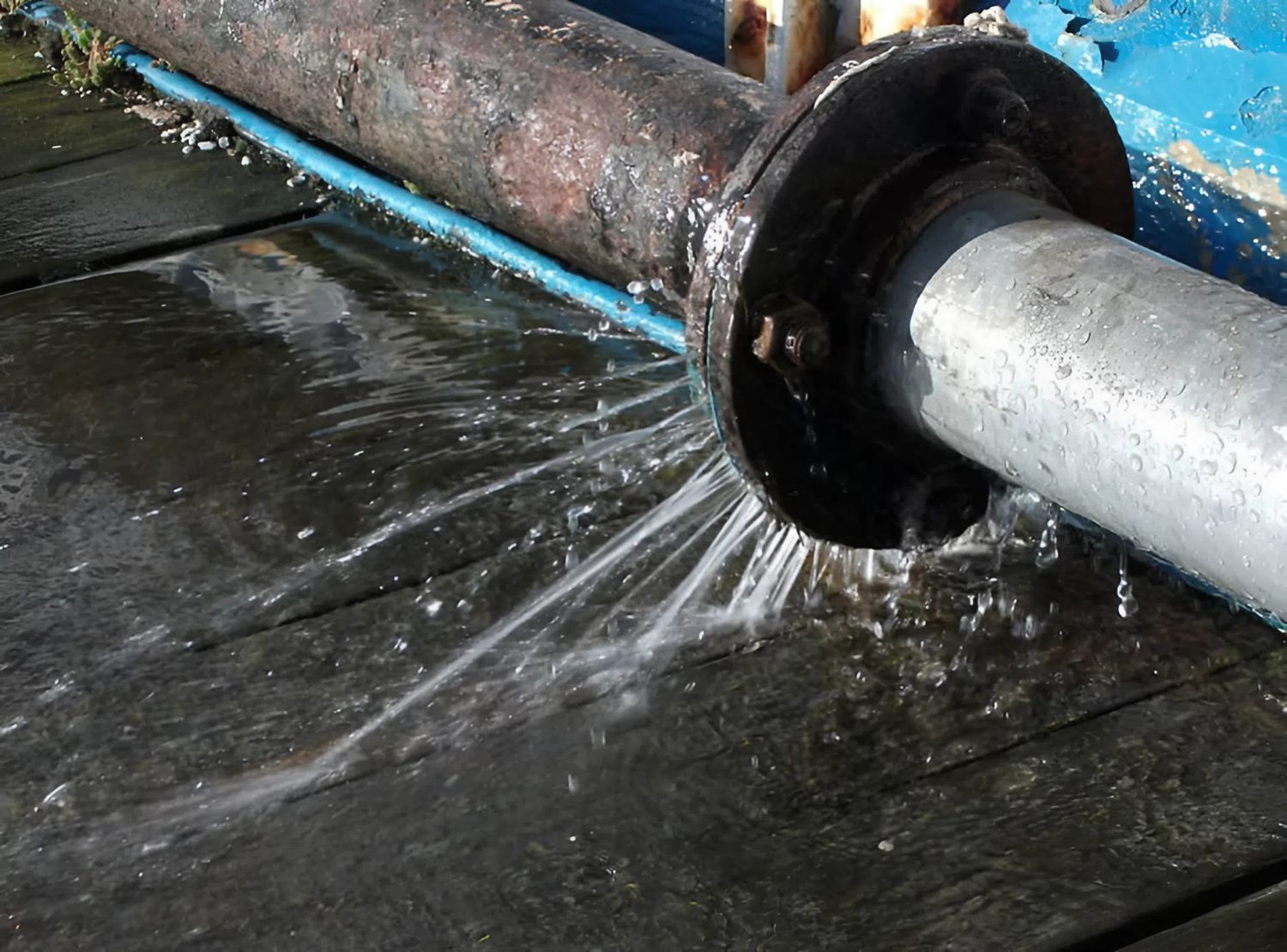

Hệ thống cấp nước ngầm trong đô thị hay khu công nghiệp luôn đóng vai trò quan trọng nhưng lại ít được quan tâm đúng mức. Khi các tuyến ống chôn sâu dưới lòng đất xuất hiện điểm rò rỉ, dấu hiệu thường rất mờ nhạt. Bề mặt đường không có biến đổi rõ rệt, nước thoát ra ngấm xuống đất hoặc len theo các khe nứt nhỏ, khiến sự cố kéo dài mà không ai nhận ra.

Một khe hở vài milimet trên đường ống áp lực cao có thể gây thất thoát hàng chục mét khối nước mỗi ngày. Ở những khu vực hạ tầng phức tạp, rò rỉ kéo dài làm suy giảm áp lực cục bộ, gây mất cân bằng mạng lưới, thậm chí dẫn đến sụt lún nền đường. Hậu quả không chỉ là hao hụt tài nguyên mà còn ảnh hưởng trực tiếp đến độ bền của toàn bộ công trình phía trên.

Phương pháp dò rò rỉ truyền thống dựa vào cảm quan, áp suất và quan sát hiện trường. Tuy nhiên, cách làm này đòi hỏi kinh nghiệm cao và tốn nhiều nhân lực. Trong nhiều trường hợp, phải đào hàng chục điểm chỉ để phát hiện một chỗ rò nhỏ. Chính vì thế, các kỹ sư hạ tầng ngày nay ưu tiên giải pháp phát hiện rò rỉ ngầm mà không cần xâm lấn, dựa trên các nguyên lý đo lường vật lý chính xác, cho phép xác định điểm bất thường ngay từ bề mặt.

Cơ chế âm học trong phát hiện rò rỉ ngầm

Trong kỹ thuật dò rò rỉ hiện đại, âm học đóng vai trò then chốt. Khi nước thoát ra khỏi ống qua một khe hở nhỏ, dòng chảy chịu áp lực sẽ tạo dao động cơ học lan truyền dọc theo thân ống và môi trường xung quanh. Các dao động này có dải tần đặc trưng, khác biệt với tiếng ồn nền của giao thông hoặc thiết bị cơ giới.

Thiết bị dò âm sử dụng cảm biến có độ nhạy cao để thu lại các rung động này. Cảm biến thường gắn lên các điểm tiếp xúc tốt với thân ống, nắp van hoặc mặt đường. Tín hiệu sau khi thu được sẽ được khuếch đại, lọc tần và hiển thị trên màn hình phân tích. Khi cảm biến tiến gần đến vị trí rò, biên độ dao động tăng lên rõ rệt, tạo thành vùng tín hiệu đỉnh.

Phương pháp này cho phép người kỹ thuật khoanh vùng vị trí nghi ngờ mà không cần tác động cơ học. Ngoài khả năng phát hiện rò rỉ nước, hệ thống còn giúp nhận biết dao động bất thường do khí hoặc áp lực thay đổi trong ống. Nhờ đó, dữ liệu âm học trở thành cơ sở ban đầu để xác định phạm vi kiểm tra chi tiết hơn ở giai đoạn sau.

Ứng dụng công nghệ định vị vị trí rò rỉ bằng tín hiệu tương quan (Correlation)

Khi cần xác định chính xác điểm rò trên một đoạn ống dài, kỹ thuật tương quan tín hiệu là giải pháp hiệu quả nhất hiện nay. Phương pháp này dựa trên nguyên tắc phân tích độ trễ thời gian giữa hai cảm biến thu âm đặt ở hai đầu đoạn ống. Âm thanh phát sinh tại điểm rò lan truyền ngược chiều về hai phía, và phần mềm sẽ tính toán vị trí dựa trên sự chênh lệch thời gian giữa hai tín hiệu.

Độ chính xác của phương pháp này đạt tới vài centimet nếu biết rõ tốc độ lan truyền âm trong vật liệu ống. Cảm biến kỹ thuật số kết hợp với bộ xử lý tín hiệu giúp loại bỏ nhiễu môi trường và cho kết quả ổn định ngay cả khi đường ống chôn sâu hoặc nằm dưới mặt đường bê tông.

Phát hiện ống ngầm trước khi dò rò rỉ

Không thể dò rò rỉ hiệu quả nếu không nắm được tuyến ống ngầm. Trong thực tế, nhiều khu vực hạ tầng có lớp chồng chéo giữa đường ống nước, cáp điện và ống viễn thông, khiến quá trình định vị trở nên phức tạp. Bước đầu tiên cần thực hiện là xác định chính xác vị trí và hướng đi của tuyến ống cần kiểm tra.

Máy định vị ống ngầm hoạt động dựa trên nguyên lý cảm ứng điện từ. Một bộ phát tín hiệu được kết nối vào ống dẫn hoặc dây tín hiệu nội tuyến, tạo ra trường điện từ lan dọc theo ống. Thiết bị thu cầm tay nhận lại tín hiệu và hiển thị hướng tuyến cũng như độ sâu chôn ống. Với vật liệu phi kim loại, có thể dùng đầu dò phát tín hiệu đặt trong lòng ống để đạt kết quả tương tự.

Tham khảo các thiết bị định vị đường ống tại: Máy đo định vị dây ống kim loại và đường ống phi kim loại ngầm

Tích hợp dữ liệu định vị vào quản lý hạ tầng nước đô thị

Công tác quản lý mạng lưới cấp nước ngày nay không còn dừng lại ở xử lý sự cố rò rỉ đơn lẻ. Mục tiêu hướng tới là xây dựng hệ thống vận hành đồng bộ, có khả năng theo dõi, dự báo và tối ưu toàn mạng. Dữ liệu đo từ thiết bị định vị và máy dò rò rỉ đóng vai trò nền tảng trong mô hình này.

Khi thông tin tuyến ống, vật liệu, độ sâu, vị trí rò và lịch sử sửa chữa được đồng bộ lên hệ thống GIS, người quản lý có thể theo dõi toàn bộ mạng lưới trên bản đồ số. Những khu vực có tần suất hư hỏng cao hoặc áp lực nước thay đổi bất thường được nhận diện sớm, giúp lập kế hoạch bảo trì chủ động thay vì chờ sự cố phát sinh.

Nhiều đơn vị cấp nước đã bắt đầu áp dụng quy trình này, kết hợp dữ liệu đo thực địa với phần mềm phân tích để đánh giá hiệu suất vận hành theo thời gian thực. Thiết bị EMIN cung cấp đều hỗ trợ xuất dữ liệu sang định dạng tiêu chuẩn, giúp quá trình tích hợp diễn ra thuận lợi. Hướng tiếp cận này không chỉ giúp giảm chi phí vận hành mà còn tăng khả năng kiểm soát hạ tầng đô thị trong dài hạn.

Quy trình kiểm tra rò rỉ ngầm hiệu quả

Một quy trình kiểm tra được chuẩn hóa giúp đảm bảo kết quả đo có giá trị kỹ thuật và dễ kiểm chứng. Quá trình khảo sát thường bắt đầu bằng việc thu thập thông tin thiết kế và điều kiện vận hành của hệ thống cấp nước. Các thông số như vật liệu ống, đường kính, độ sâu và áp suất làm việc được xác định rõ ràng trước khi triển khai.

Tiếp theo là bước định vị tuyến ống bằng thiết bị chuyên dụng. Dữ liệu thu được sẽ xác định chính xác chiều dài, hướng tuyến và các điểm có khả năng đặt cảm biến. Sau đó, khu vực nghi ngờ rò rỉ được khoanh vùng dựa trên các chỉ số áp lực hoặc lượng nước thất thoát.

Các cảm biến âm học được lắp tại những điểm đã chọn, ghi nhận dữ liệu dao động trong khoảng thời gian đủ dài để phân tích. Ở giai đoạn này, phần mềm sẽ xử lý tín hiệu, hiển thị phổ tần và tính toán vị trí rò rỉ dựa trên độ trễ sóng âm. Khi có kết quả, kỹ sư đánh dấu khu vực cần kiểm tra thực địa hoặc khoan xác minh nếu cần.

Bước cuối cùng là kiểm tra lại sau khi khắc phục. Dữ liệu so sánh trước và sau sửa chữa giúp đánh giá mức độ hiệu quả, đồng thời bổ sung vào cơ sở dữ liệu cho lần kiểm tra kế tiếp. Quy trình khép kín này đảm bảo mỗi lần khảo sát đều mang lại thông tin có giá trị lâu dài, phục vụ tốt cho công tác quản lý mạng lưới.

Các thiết bị dò rò rỉ và định vị ống ngầm do EMIN phân phối đáp ứng toàn bộ yêu cầu của quy trình này, từ khâu xác định tuyến ống đến phân tích tín hiệu âm và lưu trữ dữ liệu. Sự kết hợp đồng bộ giữa thiết bị và phần mềm giúp đội ngũ kỹ thuật triển khai nhanh, chính xác và hạn chế tối đa công tác đào thử trên hiện trường.

Kết luận:

Công nghệ dò rò rỉ ngầm đã phát triển vượt xa giai đoạn phụ thuộc vào kinh nghiệm thủ công. Nhờ các nguyên lý âm học và phân tích tương quan tín hiệu, việc xác định điểm rò trở nên rõ ràng, có cơ sở đo lường và kiểm chứng. Các đơn vị cấp nước, nhà thầu hạ tầng hay khu công nghiệp có thể chủ động kiểm tra định kỳ mà không gây ảnh hưởng tới hoạt động trên bề mặt.
