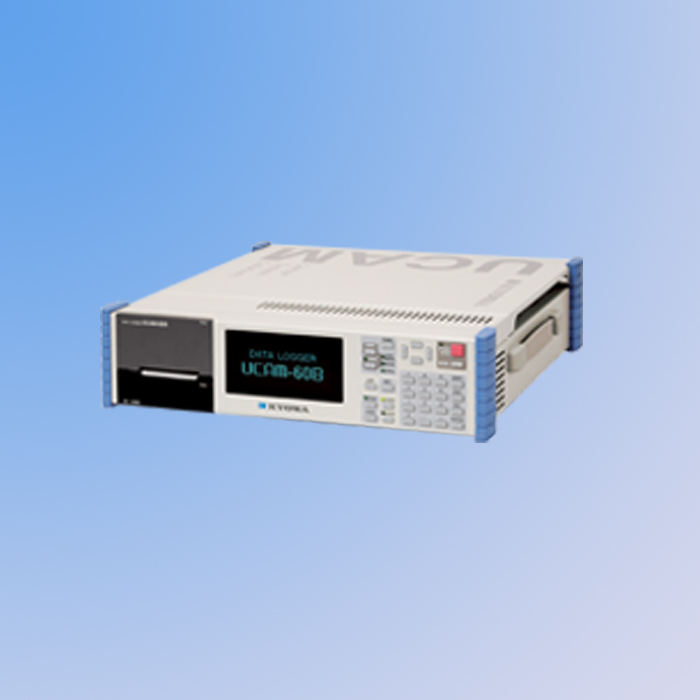

Bộ Ghi Dữ Liệu Biến Dạng KYOWA UCAM-60B-AC

Types

+ UCAM-60B-AC Chỉ dùng nguồn AC

+ UCAM-60B-DC Chỉ dùng nguồn DC

TEDS:

+ Giao diện: Giao tiếp Cảm biến Chế độ Hỗn hợp IEEE 1451.4 Loại 2

+ Cảm biến áp dụng: Phải có thông tin được ghi theo mẫu IEEE số 33; chiều dài cáp phải từ 30 m trở xuống

Scanning Speed

Ghi chú:

+ Chế độ độ phân giải cao và chế độ tốc độ cao chỉ chọn được với các bộ quét chuyên dụng.

+ Chế độ độ phân giải cao hoặc tốc độ cao chỉ áp dụng với hệ cầu toàn phần.

Chuyển đổi File: Chuyển đổi sang định dạng CSV

Tính hệ số: Nhân với hệ số hiệu chuẩn, hiệu chuẩn qua TEDS, chuyển đổi giá trị đo thành đại lượng vật lý, điều chỉnh tỷ lệ và hiệu chỉnh.

Chức năng tự chẩn đoán: Kiểm tra màn hình, máy in, kích cầu, dây đứt, điện trở vào/ra, điện trở cách điện, chế độ, v.v. Kiểm tra điện trở vào/ra và chế độ chỉ áp dụng với các bộ quét chuyên dụng.

Chức năng đo tự động (Đo theo kích hoạt):

+ Một giá trị tương đối (lượng biến đổi nhất định) hoặc giá trị tuyệt đối sẽ kích hoạt quá trình đo. Ngoài chức năng kích hoạt thông thường, còn có chức năng kích hoạt biến thiên cho phép giá trị kích hoạt thay đổi theo từng bước trong khi đo. Với chức năng đặc biệt này, một giá trị kích hoạt và số lần đo (số lần lặp lại) dưới điều kiện kích hoạt có thể được đăng ký cho mỗi bước để thực hiện một chuỗi đo tự động theo thứ tự các bước.

Chức năng đo tự động (Đo theo khoảng thời gian):

+ Đo tự động được thực hiện theo khoảng thời gian đã cài đặt trước.

Chức năng đo tự động (Đo theo kích hoạt kết hợp khoảng thời gian):

+ Kết hợp giữa đo kích hoạt và đo theo khoảng thời gian.

Channels: Tối đa 30 với bộ quét chuyên dụng; tối đa 1000 với bộ quét ngoài kết nối

Chức năng đo lường:

+ Initial: Giá trị ban đầu được đo và lưu trong bộ nhớ trong (Không áp dụng cho cảm biến xây dựng có chức năng đo nhiệt độ).

+ Original: Giá trị gốc được đo mà không trừ giá trị ban đầu.

+ Measure: Giá trị ban đầu được trừ khỏi giá trị gốc (Không áp dụng cho cảm biến xây dựng có chức năng đo nhiệt độ).

+ Easy Measure: Kích hoạt chức năng tự động cân bằng điểm không.

+ Ghi chú: Chức năng đã chọn sẽ áp dụng cho tất cả các kênh.

Đối tượng đo:

+ Cảm biến biến dạng

+ Cảm biến có cầu biến dạng

+ Cảm biến xây dựng có chức năng đo nhiệt độ

+ Thiết bị đầu ra điện áp DC hoặc dòng DC

+ Cảm biến biến trở

+ Cảm biến nhiệt (cặp nhiệt điện và bóng điện trở nhiệt platinum)

Phụ kiện tiêu chuẩn:

+ Dây nguồn AC P-18 với đầu chuyển 2 chấu CM-39 (phiên bản dùng AC)

+ Dây nguồn DC P-76 (phiên bản dùng DC)

+ Giấy in UCAM-60A-RP (1 cuộn, chỉ dùng cho UCAM-60B)

+ Tua vít

+ Cầu chì dự phòng

+ CD-R (Hướng dẫn sử dụng)

+ optional: : Giấy in UCAM-60A-RP (10 cuộn/gói)

Tốc độ quét:

+ USB-70B (Chỉ chế độ chuẩn): Chế độ chuẩn (50 ms/kênh). Ngoài ra, có thể thiết lập các tốc độ sau cho từng kênh: 0,28 s, 0,5 s, 1 s, 2 s, 5 s và 10 s

Chức năng đo tự động (Đo theo kích hoạt):

+ Kênh kích hoạt: 1 kênh tùy chọn

+ Giá trị kích hoạt: Một số thực tùy chọn, tối đa 6 chữ số hiệu dụng

Chức năng đo tự động (Đo theo kích hoạt):

+ Giá trị chuẩn: Mức dịch chuyển để xác định giá trị kích hoạt đầu tiên (chọn từ cùng phạm vi như giá trị kích hoạt)

+ Số lần lặp lại: 1 đến 9999 (0 là vô hạn lần)

Bước đo: Tối đa 15

Chức năng đo tự động (Đo theo khoảng thời gian):

Thời gian bắt đầu đo: Năm/tháng/ngày và giờ:phút:giây

Cài đặt khoảng thời gian: Số ngày và giờ:phút:giây (Trong phạm vi từ 00 và 00:00:01 đến 99 và 12:59:59)

Khoảng thời gian đo: Số ngày và giờ:phút:giây (Trong phạm vi từ 00 và 00:00:01 đến 99 và 12:59:59)

Số lần lặp lại: 1 đến 9999 (0 là vô hạn lần)

Số bước khả dụng: Tối đa 15

Chức năng đo tự động (Đo theo kích hoạt kết hợp khoảng thời gian):

+ Số lần đo: Tối đa 9999

+ Thời gian giữa các lần đo: Trong phạm vi từ 1 giây đến 99 ngày 23 giờ 59 phút 59 giây

Chức năng lưu trữ:

+ Bộ nhớ trong: Bộ nhớ trong, khoảng 7 MB

+ Bộ nhớ ngoài: Thẻ Flash ATA (tùy chọn); dung lượng phụ thuộc vào thẻ

Tốc độ quét:

+ Bộ quét chuyên dụng (Chế độ chuẩn): 50 ms/kênh. Các tốc độ quét nêu trên là tốc độ tối đa tiêu chuẩn trong các chế độ tương ứng.

+ Ngoài ra, có thể thiết lập các tốc độ sau cho từng kênh: 0,28 s, 0,5 s, 1 s, 2 s, 5 s và 10 s

+ Bộ quét chuyên dụng (Chế độ chuyển đổi cao): 280 ms/kênh (chế độ độ phân giải cao)

+ Ghi chú: Có thể chọn riêng cho từng kênh mong muốn

+ Bộ quét chuyên dụng (Chế độ tốc độ cao): 20 ms/kênh (chế độ tốc độ cao), chỉ áp dụng cho cảm biến điện áp, dòng điện và cảm biến biến trở
